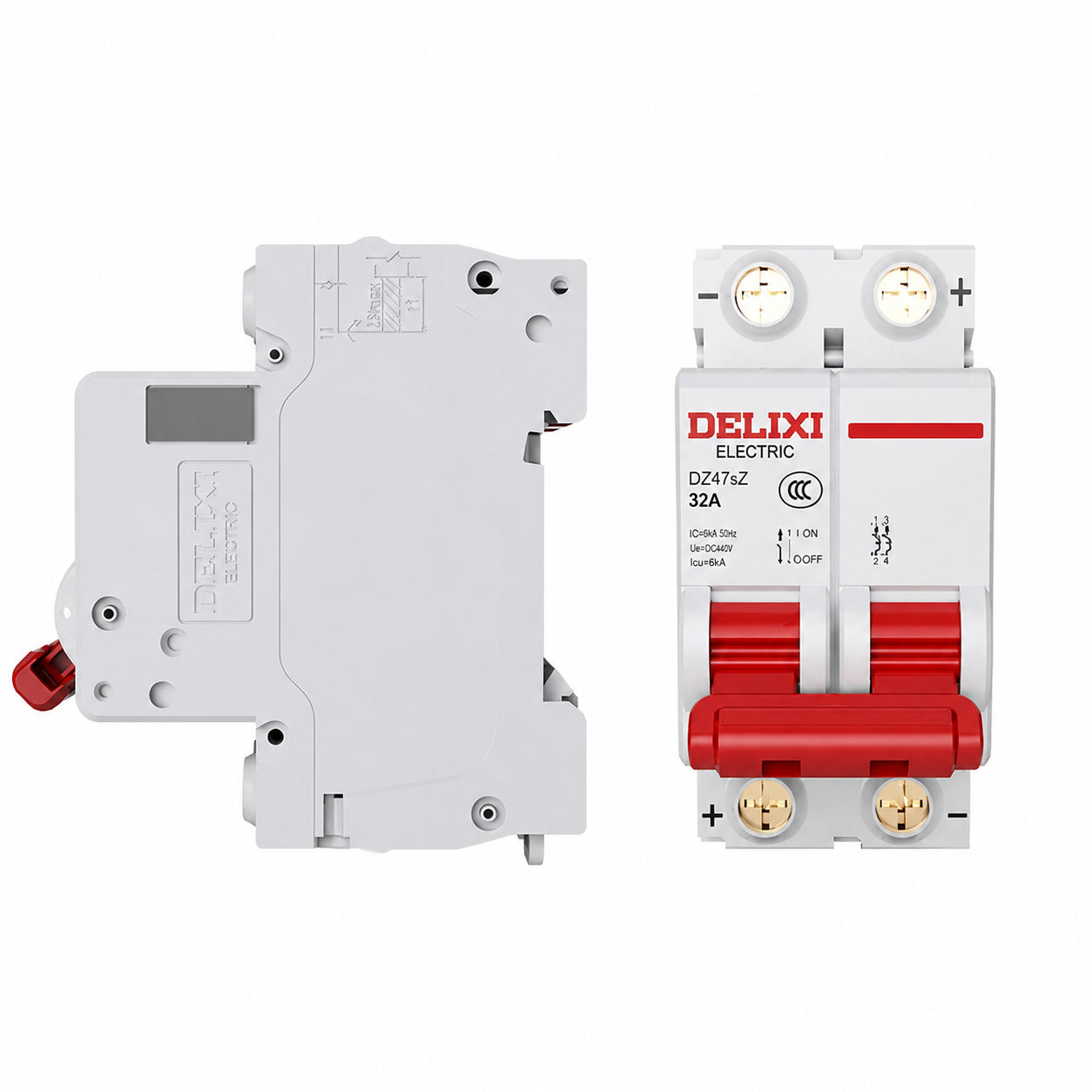

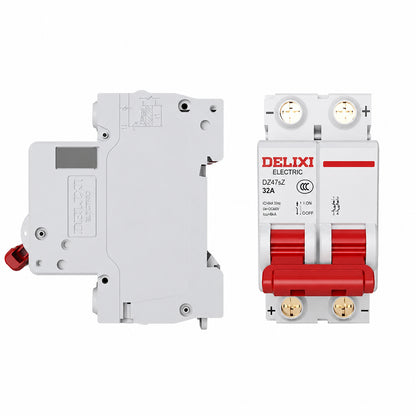

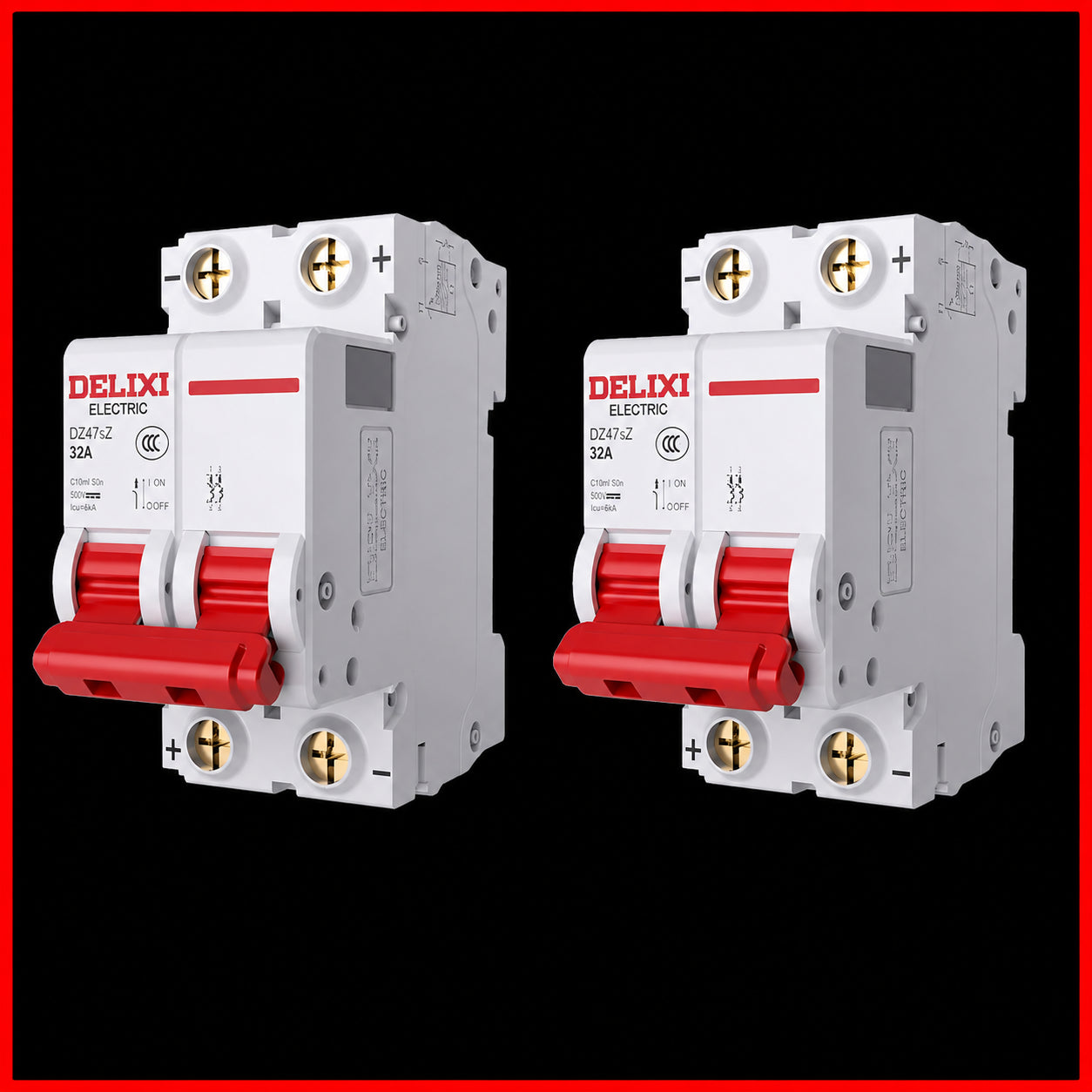

直流用小型断路器 DZ47sZ シリーズ 1P/2P/3P 6kA 1~63A 過負荷・短絡保護 電動車・ソーラー発電用

商品概要
DZ47sZシリーズは、直流回路向けに設計された小型断路器です。電動車、ソーラー発電、工場など、幅広い直流用途に対応します。1極から3極まで、定格電流1A～63Aの全ラインナップを揃え、6kAの高い短絡遮断容量を実現しました。

主な特長

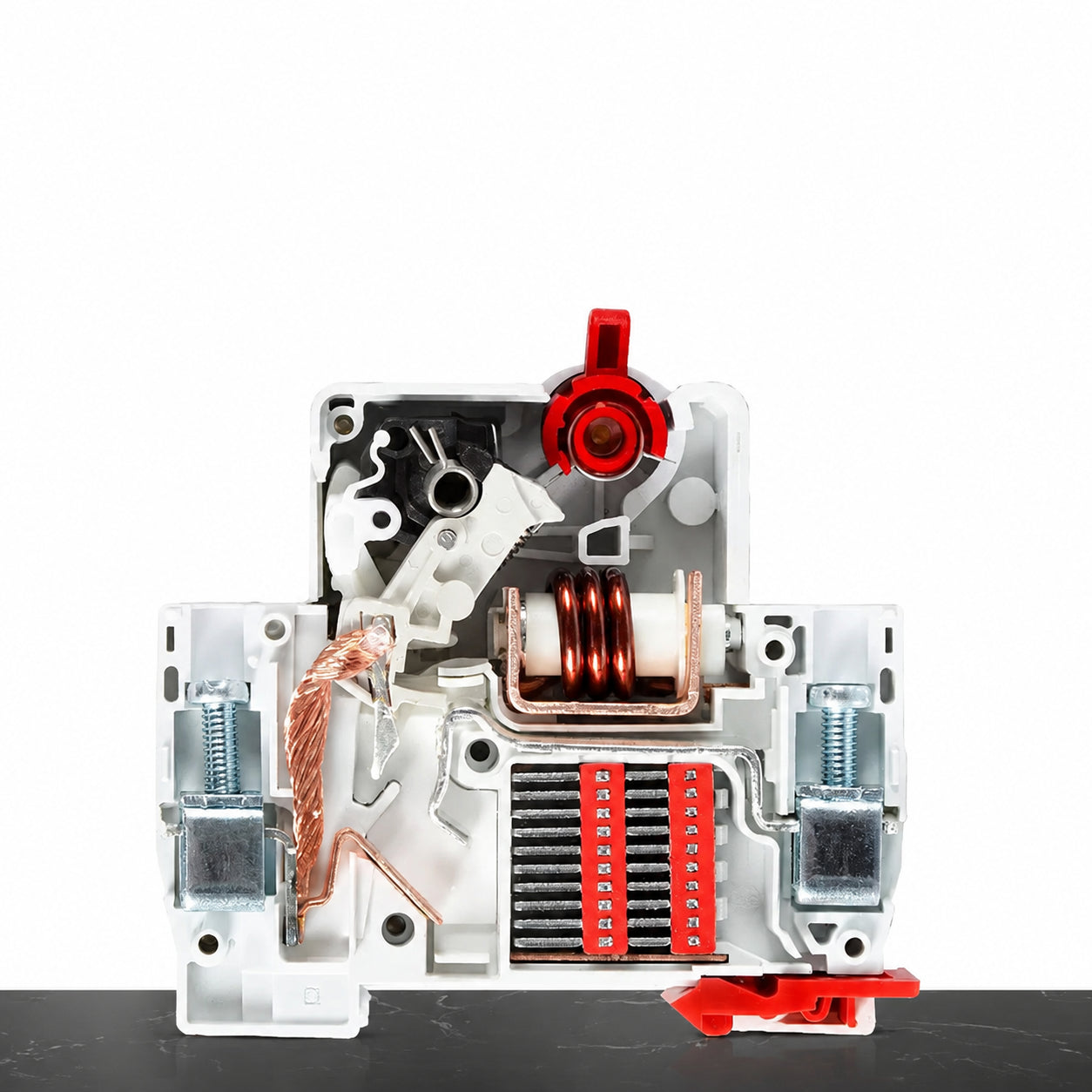

・磁気アーク消弧方式により、アークを迅速に消弧し、回路を確実に遮断。
・熱磁気トリップ機構で過負荷・短絡保護を提供。
・D型ハンドルで操作がしやすく、大きなトルクにも耐える設計。
・難燃性PA素材の筐体で、高温環境（-35℃～+70℃）でも安定動作。
・工具不要の35mmDINレール取り付けで、簡単に設置可能。
・トンネル端子台採用で、確実な配線接続。

技術仕様

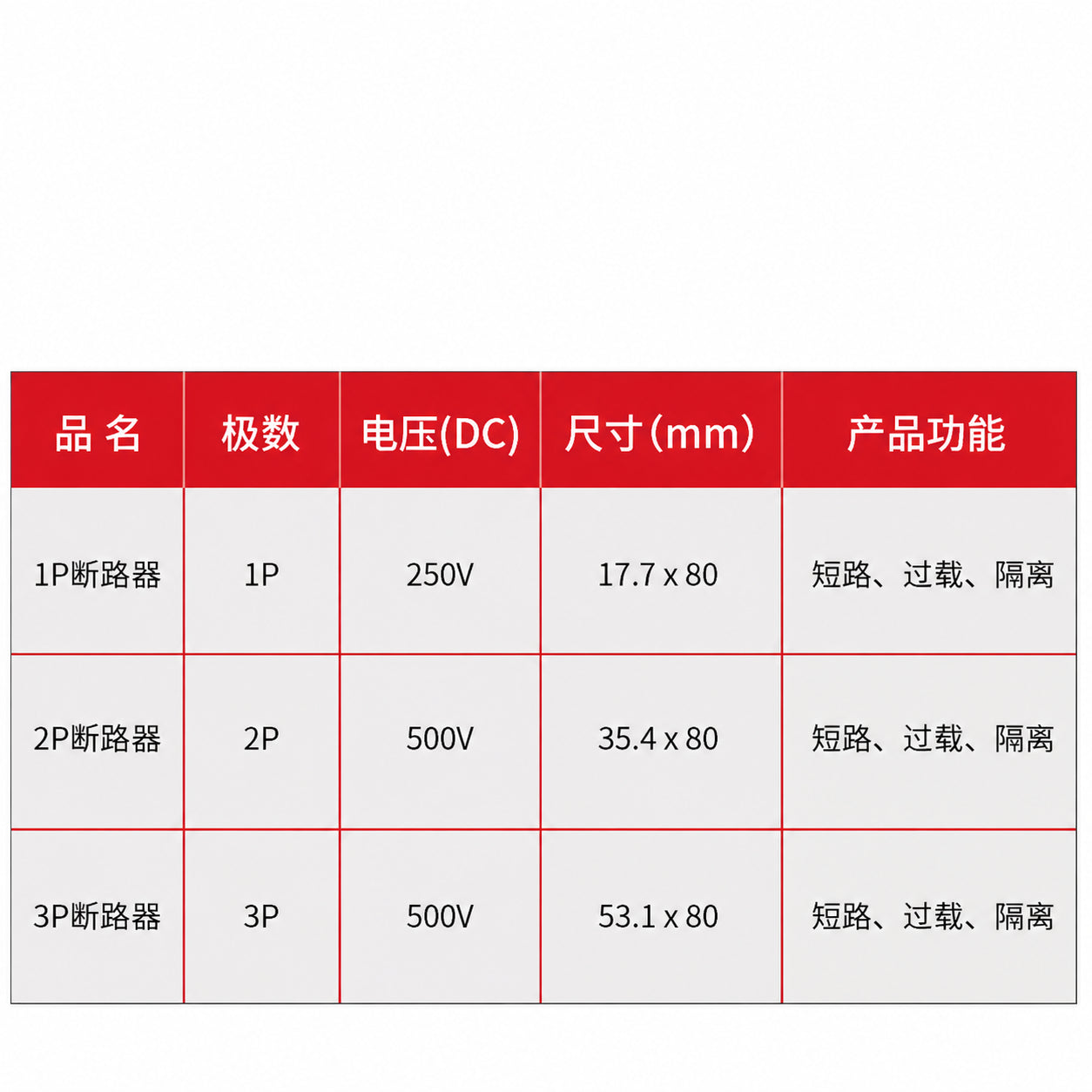

・定格電圧：1P DC250V、2P/3P DC500V
・定格電流：1A, 2A, 3A, 4A, 5A, 6A, 8A, 10A, 13A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
・遮断容量：6kA（全極）
・脱出特性：B型（4.4～6.6In）、C型（6.8～10.2In）
・機械的寿命：20,000回、電気的寿命：6,000回
・使用温度範囲：-5℃～70℃
・取付：DIN35mmレール

認証・品質
・CQC認証取得（認証番号：CQC2015010307824275）
・GB/T規格に準拠（GB/T 19638-2008等）
・厳格な品質管理下で製造され、2年間の保証付き。

パッケージ内容
・DZ47sZ直流用小型断路器 × 1個
・取扱説明書 × 1部
